立丹源-水冷UV系统
  • 胶印机水冷UV控制系统 uv光固机
胶印机水冷UV控制系统 uv光固机
单张纸多色胶印机水冷UV固化设备设计合理紧凑故障率低,水冷UV固化系统主要配件均釆用进口原厂产品戓自主研发产品确保UV固化设备安全性和稳定性,全自动电脑友好的人机对话介面,全中文显示,故障报警记录存档及UV固化系统故障解除方法指引可随时查阅,工业系列PLC模块编程软件简单易用,UV固化系统与印刷机实现联机控制自动同步运行,合压强光、离压弱光自动转换。
全国热线

400-6076-081

产品简介 / Introduction

Offset press UV system胶印机水冷UV系统

针对不同的设备和承印基材及工艺,采用平行光或聚焦光的照射方式以达到理想的效果

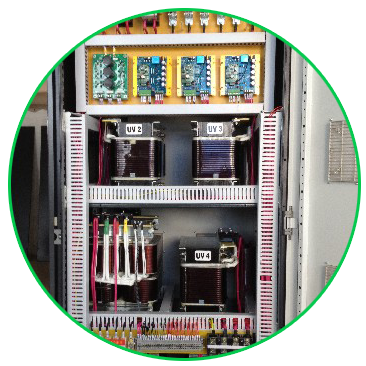

  •  三段、四段调光系统

    三段、四段调光系统

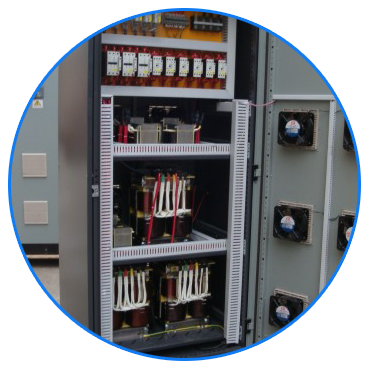

  • 电子控流无极调光系统

    电子控流无极调光系统

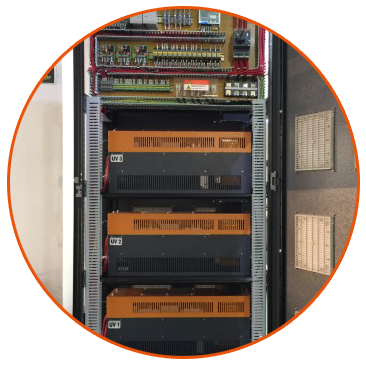

  • 电子电源控制系统

     电子电源控制系统

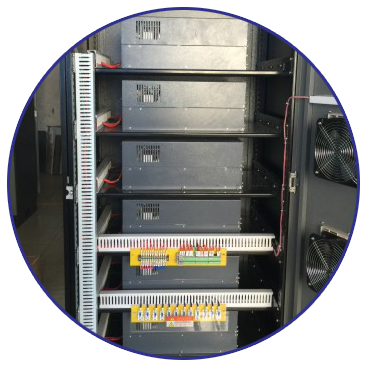

  • 高频电子电源系统

    LED.UV控系统

FUNCTIONAL INTRODUCTION功能介绍

水冷UV光固化设备设计合理紧凑故障率低,水冷UV固化系统主要配件均釆用进口原厂产品戓自主研发产品确保UV固化设备安全性和稳定性,全自动电脑友好的人机对话介面,全中文显示,故障报警记录存档及UV固化系统故障解除方法指引可随时查阅,工业系列PLC模块编程软件简单易用, UV机固化系统与印刷机实现联机控制自动同步运行,合压强光、离压弱光自动转换。

适印材料:各种铜版纸、金银卡纸、铝箔纸、胶片PET、BOPP、OPP、PE、PP、PVC等...... 水冷低温UV固化系统承印产品干燥后积温温度不高于45℃,印铝箔纸、PVC等不打皱、不变形。

UV基准参数 可选项 本机选装
有效印刷宽: 根据客户机型定制有效印刷宽度 本机选装:根据机型及工艺决定
UV固化速度: UV干燥速度9000-13000张/H 本机选装:9000-13000张/H
UV固化单元: LED冷光源、低温水冷UV机、超低温水冷UV机 本机选装:低温水冷UV固化系统
色组UV灯: 根据工艺需求选配UV灯管数量及功率 本机选装:根据机型及工艺决定
收纸UV灯: 根据工艺需求选配UV灯管数量及功率 本机选装:根据机型及工艺决定
UV光源类型: UV汞灯、卤素UV灯、无臭氧UV灯 本机选装:根据机型及工艺决定
UV特殊配置: 镀膜石英玻璃、特殊参数石英玻璃
本机选装:根据机型及工艺决定



注:
1、磁饱和全铜UV变压器:调光范围30-100%,工作稳定温度低安装适应性强,可在潮湿、高温、霜冻、腐蚀等恶劣环境中正常工作。
2、IGBT电子UV电源:调光范围15-100%,调光响应时间快侍机功率低节能,适合比较干净环境中工作。
3、无臭氧UV灯:去掉紫外线的臭氧产生波段,适合那些需求低气味的产品如酒包装、食品外包装、高端化妆品等......
4、UV特殊配置:如可去除紫外线产生的一些特殊波段及温度和照射要求配置

SYSTEM CONFIGURATIONUV系统配置

在胶印、凹印、柔印、涂布上光机等高速印刷机上,我们采用水冷加辅助风冷快门UV灯罩,以能达到更理想的温度及固化效果。

UV灯强度输出

1:LED.UV系统:1%---100% 线性无级调光(LED.UV)

2:IGBT电子调光系统:15%---100%线性(IGBT电子电源 )

3:电抗无级调光系统:35%---100%线性(滋饱和全铜变压器)

4:铜变压器分段系统:40%、60%、80%、100%(全铜变压器)

5:自动配合印刷设备离、合压,灯罩合压强光、弱光自动转换和印刷机结合联动。

UV控制系统

▲本机采用第四代LDY-UVSL-HVM/B.CS2016无级调光系统。

▲ UV灯强度无极调光系统输出,多灯任意选择,每一支UV灯互不干扰,安全稳定。

▲全自动电脑友好的人机对话介面,全中文显示,故障报警记录存档及故障解除方法指引可随时查阅。

▲机械设备设计合理紧凑故障率低,主要配件均釆用进口原厂产品戓自主研发产品确保设备安全性和稳定性。

▲工业系列PLC模块编程软件简单易用,UV与印刷机实现联机控制自动同步运行,合压强光、离压弱光自动转换。

▲电器配置: 德国金钟默勒、日本和泉、 瑞士ABB等原厂产品,确保电器安全性和稳定性。

海德堡水冷UV固化设备

UV curing unitUV固化单元

▲UV灯管:平均每支寿命2000/H-3000/H,无臭氧UV灯

▲高效节能:能量集中、功率高 适合固化深层产品、聚焦形UV灯罩体积小,维护方便简单。

▲冷却方式:釆用水冷加辅助风冷,整体结构简单,全内封闭式循环水路有效降漏水故障。

▲快门传动:采用直线气缸无齿轮结构平滑开、关快门,故障减少95%以上。

▲紫外UV反光罩:采用德国镜面反光铝戓镀膜冷镜反光玻璃,高效低温反光度≥92%

▲低温设计:车间温度在25℃以内,承印产品干燥后温度能达到不高于42℃。

▲LDY耐压5000V硅胶UV高压线,高效屏蔽对周围不产生干扰,适合长期高压负载工作

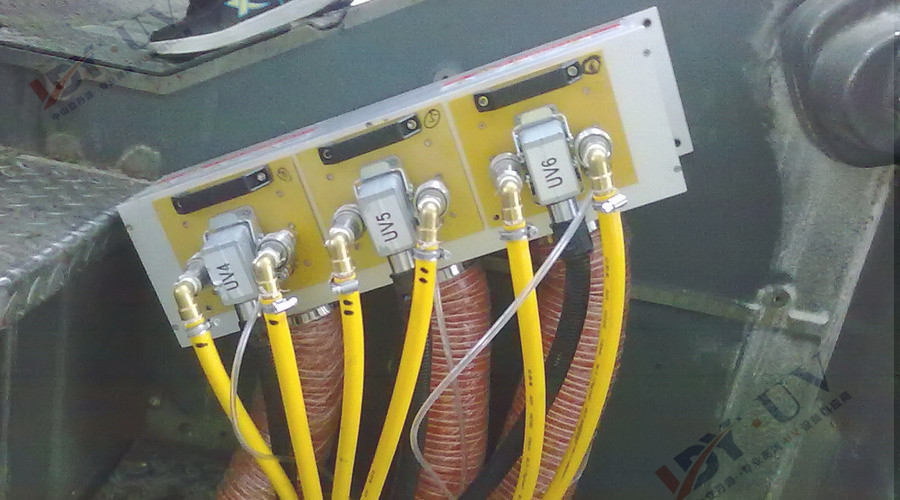

色组UV固化单元

★相入式设计水冷快门UV灯罩,安装维护简单方便

★部分品牌机型色组加装UV灯时脚踏板需加高

★须要装UV灯的色座间均做好UV灯座导轨及水、电、气、风等装置,统一规格可任意调换

-------------------------------------------------------

总干UV固化单元

★根据机型UV固化单元可安装于加长收纸部或收纸斜坡处

★抽屉式或相入式设计水冷快门UV灯罩,安装维护简单方便。

★UV灯照射区下导纸板采用欧式内循环水冷却加微风喷流结构,更有效降低温度及防纸张刮伤。

海德堡CD102 收纸1

Installation method安装方式

★抽屉式或相入式设计水冷快门UV灯罩,安装维护简单方便。

★根据UV生产工艺UV固化单元可安装于印刷组、加长收纸部或收纸斜坡处。

须要装UV灯的色座间均做好UV灯座导轨及水、电、气、风等装置,统一规格可任意调换

★部分品牌机型色组加装UV灯时脚踏板需加高140mm

UV灯照射区下导纸板采用欧式内循环水冷却加微风喷流结构,更有效降低温度及防纸张刮伤。

UV cooling systemUV冷却系统

◆独立式外循环和内封闭式循环二段四次冷却技术,冷却速度快、效果好比常规结构节能。

◆根据灯罩环境温度与UV系统联机智能自动控制,全自动、半自动可选

◆风冷式却系统、水冷式冷却系统、风冷加水冷式冷却系统,根据不同地区选择冷却系统

◆采用专用UV冷却液(防冻、防沸、防垢、防腐)有效降低在水路或UV灯罩内部产生水垢而堵住管道的机率。

◆制冷压缩机---采用美国谷轮压缩机,冷却速度快,工作效率高,机械噪音低使用寿命长,稳定省电。

◆内循环高压水泵---采用不锈钢内胆高压远程水泵,水流高速循环有效降低产生水垢而堵住管道。

PERFORMANCE安全性能

1:漏电故障自动保护,符合国际安全标准。

2:抽屉式快门UV灯罩,漏光少高效节能。

3:水流水温自动检测报警保护

4:电流具有过压、过流、过热、断路、短路等自动保护。

5:UV灯罩、UV机变压器温度过高检测自动保护

6:灯罩冷却方式,采用水冷加辅助风冷复合冷却。

7:全部故障报警记录存档,可随时查阅

8:机械设备设计合理紧凑,比同类产品故障率低。

9:整机一百多个安全故障检测自动保护,保护人、机安全。

胶印水冷UV设备

OUR SERVICE我们的服务

我们的服务

1.提供售前、售后技术咨询。

2.提供售后24小时不间断技术支持。

3.提供培训技术人员相关操作技术支持。

4.提供机械设备改良、改造技术咨询支持。

5.提供UV设备配置改进、安装方案建议技术支持。

6.故障通过电话未能得到佷好解决的,除少数地区外一般正常情况下48小时内(最迟不超72H)安排技术人员上门服务。

7.正常使用整机质量问题有限免费保修1至5年,终身维护服务,部分配件的供应商部分地区提供免费上门服务。
