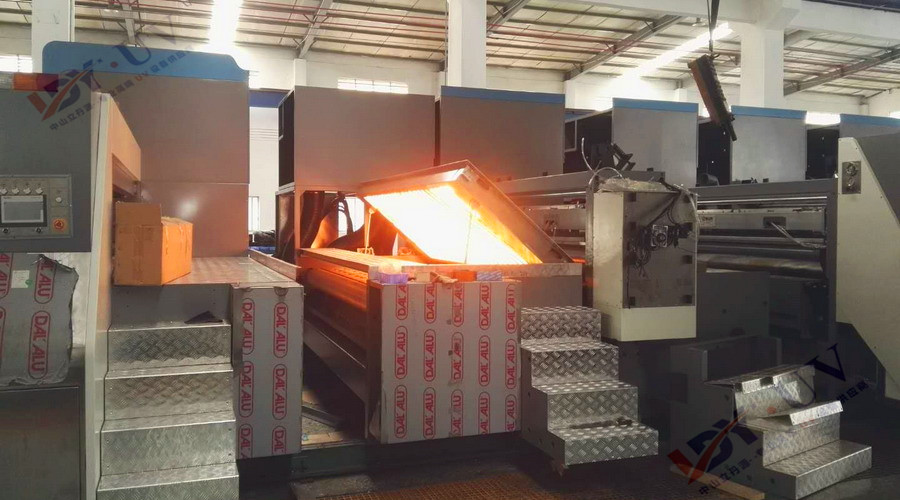

台一精工纸箱柔印机配套H-IR设备

纸箱柔印机配套LDY-IRFL-ZX系列红外线(H-IR)干燥系统,解决了目前市场上的干燥不稳定、温度高、效率低、灯管热惯性差大、不安全等缺点,专为水性柔印机打造的高效H-IR烘干系统,目前国内已有二十几家水印机生厂厂家采用此系列产品并得到认可。

代表客户:广东台—、广州品龙、深圳科发、上海今昌、上海鼎龙、烟台丸木、郑州亿绵达、京山轻机、......等
全国热线

400-6076-081

产品简介 / Introduction

CARTON FLEXO IR SYSTEM

纸箱柔印IR干燥系统

UV基准参数 可选项 本机选装
有效印刷宽: 根据客户机型定制有效印刷宽

本机选装:2000-3200mm

IR干燥速度: IR干燥速度100-150张/min 本机选装:100-150张/min
IR干燥单元: 红外线IR干燥、AR热风干燥 本机选装:低温IR干燥
印组IR: 根据工艺需求选配UV灯管数量及功率 本机选装:10KW/组
总干IR: 根据工艺需求选配UV灯管数量及功率 本机选装:34KW/组
IR干燥类型: 远红外线灯、近红外线灯 本机选装:
UV特殊配置: 镀膜石英玻璃 本机选装:选装

适合上印机型安装,保养维护快捷方便,低温、高效、节省空间,安全不伤机械

无间接缝隙超宽光源可达3000MM,整体IR能量均匀IR灯管热惯性差小,比传统AR热风等节能高效30%以上。

自主研发的红外线(IR)LDY-UVLS-ZX系列干燥系统,解决了目前市场上的干燥不稳定、温度高、效率低、灯管热惯性差大、不安全等缺点,专为水性柔印机打造的高效IR烘干系统,目前国内已有二十几家水印机生厂厂家采用此系列产品并得到认可。

适印材料:各种铜版纸、金银卡、轻涂、重涂、白卡、牛卡等......

代表客户:广东台—、广州品龙、广州佳研特、佛山东方、深圳科发、上海今昌、上海鼎龙、烟台丸木、郑州亿绵达、京山轻机、......等

SYSTEM CONFIGURATIONIR系统配置

IR红外线干燥系统


IR控制系统

▲本机采用第四代LDY-IRFL-HVM/B.CS2016无级调光系统。

▲ IR灯强度输出1%--100% 无极调光系统输出,多灯任意选择,每一组灯互不干扰,安全稳定。

▲全自动电脑友好的人机对话介面,全中文显示,故障报警记录存档及故障解除方法指引可随时查阅。

▲机械设备设计合理紧凑故障率低,主要配件均釆用进口原厂产品戓自主研发产品确保设备安全性和稳定性。

▲工业系列PLC模块编程软件简单易用,IR与印刷机实现联机控制自动同步运行,合压强光、离压弱光自动转换。

▲电器配置:德国金钟默勒、日本和泉、 瑞士ABB等原厂产品,确保电器安全性和稳定性。

IR CURING UNITIR干燥单元

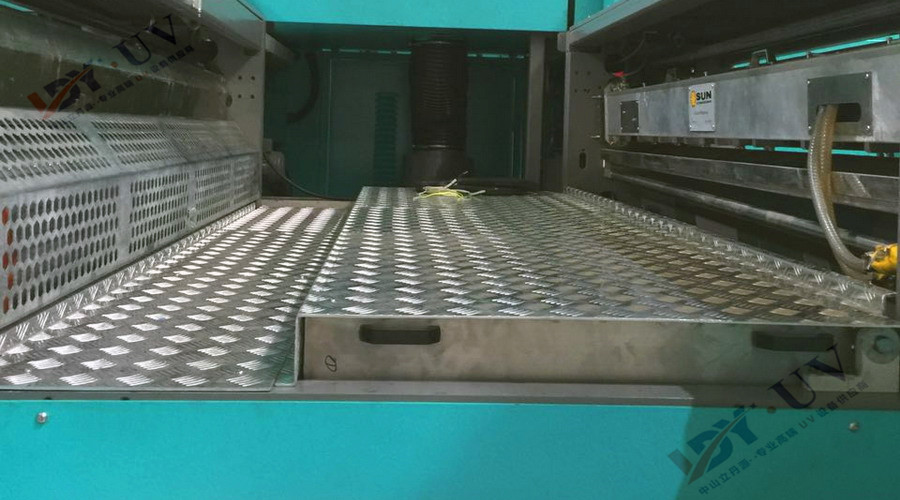

总干IR干燥单元

★上印式机型印组配套IR干燥单元时配套导纸防卡系统

★下印式机型印组配套IR干燥单元时配置防尘防纸屑及加装有导纸防卡系统

★根据机型IR干燥单元可安装于UV上光组后模切前或加长收纸部位

★抽屉式或相入式设计IR干燥,后续维护费用低安装操作简单方便

-----------------------------------------------------------------------

▲IR灯管:平均每支寿命5000/H

▲高效节能:能量集中、功率高 适合固化深层产品、聚焦形UV灯罩体积小,维护方便简单。

▲冷却方式:釆用水冷加辅助风冷,整体结构简单,全内封闭式循环水路有效降漏水故障。

▲快门传动:采用直线气缸无齿轮结构平滑开、关快门,故障减少

▲紫外UV反光罩:采用德国镜面反光铝戓镀膜冷镜反光玻璃,高效低温反光度≥92%

▲低温设计:车间温度在25℃以内,承印产品干燥后温度能达到不高于42℃。

▲LDY耐压1000V硅胶IR高压线,高效屏蔽对周围不产生干扰,适合长期高压负载工作

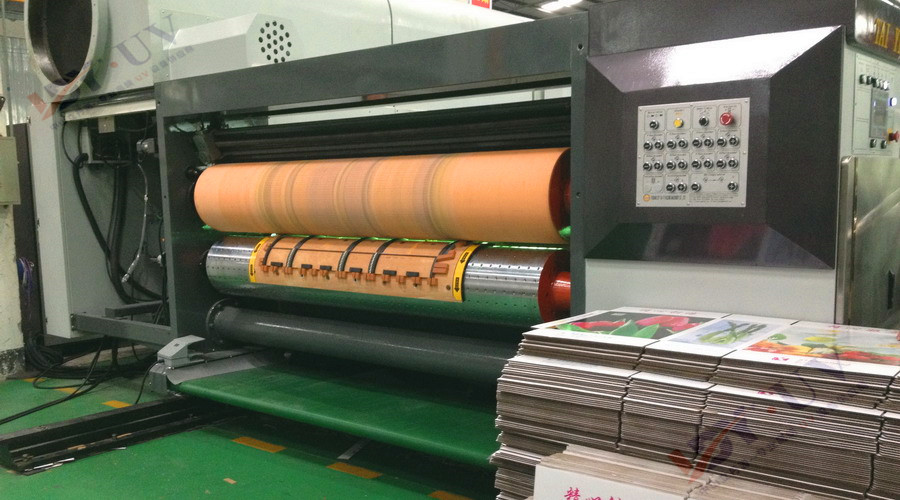

纸箱柔印机配套IR干燥

SAFETY PERFORMANCE安全性能

1:漏电故障自动保护,符合国际安全标准。

2:抽屉式快门IR灯罩,漏光少高效节能。

3:水流水温自动检测报警保护

4:电流具有过压、过流、过热、断路、短路等自动保护。

5:IR灯罩温度过高检测自动保护

6:灯罩冷却方式,采用水冷加辅助风冷复合冷却。

7:全部故障报警记录存档,可随时查阅

8:机械设备设计合理紧凑,比同类产品故障率低。

9:整机一百多个安全故障检测自动保护,保护人、机安全。

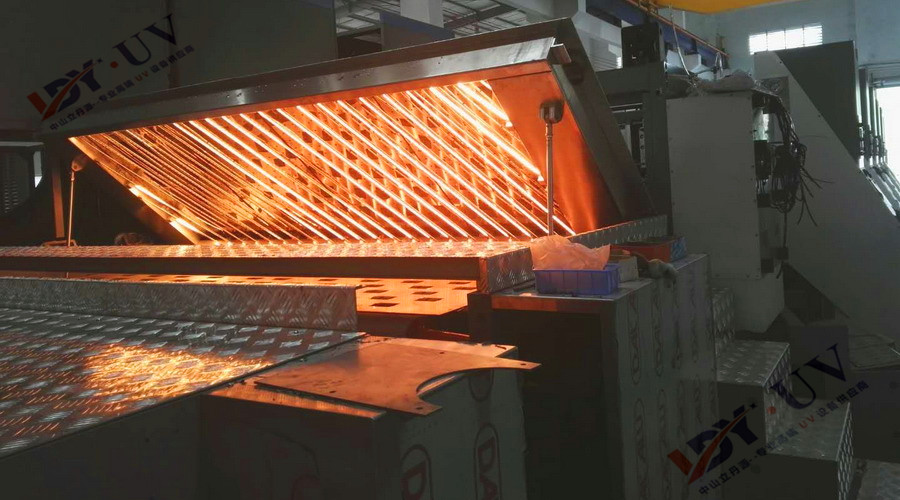

IR红外线干燥系统
