深圳劲嘉日本小森印刷机加装水冷UV系统

返回列表 来源: 发布日期: 2018.05.24

日本小森加装水冷UV系统

深圳劲嘉集团股份有限公司在日本小森胶印机加装立丹源水冷UV固化单元采用抽屉式水冷快门UV灯罩,能量集中功率高,适合高速及深层固化产品,聚焦形UV灯罩体积小更换灯管快捷后续维护费用少,分体式组合毎组通用可互换,UV灯管安装更换快捷,安装、维护、保养方便,在各类茶叶、烟草、酒类、食品、药品等包装产品,我们可认以选择采用阻隔臭氧产生装置及无臭氧UV灯管。

水冷UV系统基本参数

UV基准参数 可选项 本机选装
     有效印刷宽:   根据客户机型定制有效印刷宽      本机选装:1020mm
    UV固化速度:
  UV干燥速度9000-13000张/H      本机选装:9000-13000张/H
 UV变压器类型:
  磁饱和全铜变压器 IGBT电子电源
     本机选装:磁饱和全铜变压器
    UV固化单元:
  LED冷光源、低温水冷UV、超低温水冷UV      本机选装:低温水冷UV固化系统
       色组UV灯:
  根据工艺需求选配UV灯管数量及功率      本机选装:2*16kw
       收纸UV灯:
  根据工艺需求选配UV灯管数量及功率      本机选装:3*16kw
    UV光源类型:
  UV汞灯、卤素UV灯、无臭氧UV灯      本机选装:UV汞灯



注:

1、无臭氧UV灯:去掉紫外线的臭氧产生波段,适合那些需求低气味的产品如烟包装、酒包装、食品外包装、高端化妆品等......

4、UV特殊配置:如可去除紫外线产生的一些特殊波段及温度和照射要求配置

UV固化单元安装方案

▲UV灯管:平均每支寿命2000/H-3000/H

▲高效节能:能量集中、功率高 适合固化深层产品、聚焦形UV灯罩体积小,维护方便简单。

▲冷却方式:釆用水冷加辅助风冷,整体结构简单,全内封闭式循环水路有效降漏水故障。

▲快门传动:采用直线气缸无齿轮结构平滑开、关快门,故障减少。

▲紫外UV反光罩:采用德国镜面反光铝戓镀膜冷镜反光玻璃,高效低温反光

▲低温设计:车间温度在25℃以内,承印产品干燥后温度能达到不高于42℃。

----------------------------------------------------------------------------------------小森色组UV固化单元

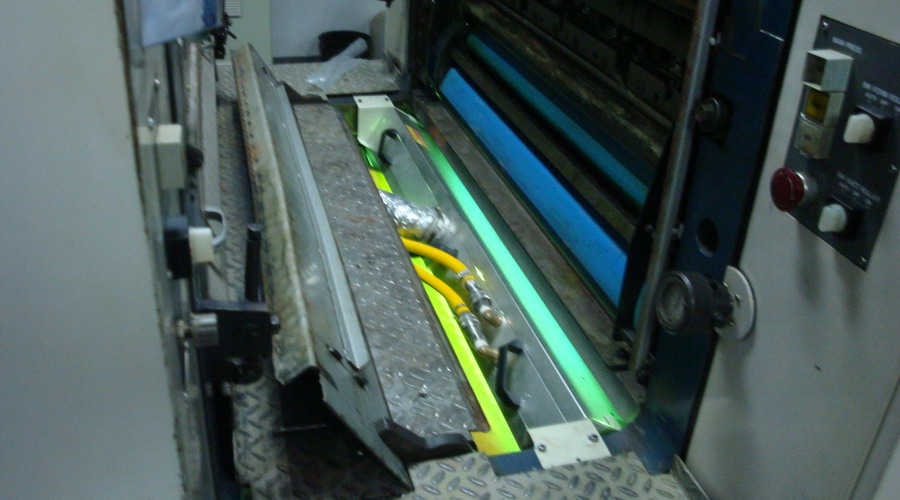

色组UV固化单元

★相入式设计水冷快门UV灯罩,安装维护简单方便

★部分品牌机型色组加装UV灯时脚踏板需加高

★须要装UV灯的色座间均做好UV灯座导轨及水、电、气、风等装置,统一规格可任意调

总干UV固化单元

▲根据机型UV固化单元可安装于加长收纸部或收纸斜坡处

▲抽屉式或相入式设计水冷快门UV灯罩,安装维护简单方便。

▲UV灯照射区下导纸板采用欧式内循环水冷却加微风喷流结构,更有效降低温度及防纸张刮伤。

水冷UV控制系统

在胶印、凹印、柔印、涂布上光机等高速印刷机上,我们采用水冷加辅助风冷快门UV灯罩,以能达到更理想的温度及固化效果。

UV灯强度输出

1:IGBT电子调光系统:15%---100%线性(IGBT电子电源 )

2:电抗无级调光系统:35%---100%线性(滋饱和全铜变压器)

3:自动配合印刷设备离、合压,灯罩合压强光、弱光自动转换和印刷机结合联动。

UV控制系统

▲本机采用第四代LDY-UVSL-HVM/B.CS2014无级调光系统。

▲ UV灯强度无极调光系统输出,多灯任意选择,每一支UV灯互不干扰,安全稳定。

▲全自动电脑友好的人机对话介面,全中文显示,故障报警记录存档及故障解除方法指引可随时查阅。

▲机械设备设计合理紧凑故障率低,主要配件均釆用进口原厂产品戓自主研发产品确保设备安全性和稳定性。

▲工业系列PLC模块编程软件简单易用,UV与印刷机实现联机控制自动同步运行,合压强光、离压弱光自动转换。

▲电器配置: 德国金钟默勒、日本和泉、 瑞士ABB等原厂产品,确保电器安全性和稳定性。

日本小森加装水冷UV系统

UV冷却系统

◆独立式外循环和内封闭式循环二段四次冷却技术,冷却速度快、效果好比常规结构节能。

◆根据灯罩环境温度与UV系统联机智能自动控制,全自动、半自动可选

◆风冷式却系统、水冷式冷却系统、风冷加水冷式冷却系统,根据不同地区选择冷却系统

◆采用专用UV冷却液(防冻、防沸、防垢、防腐)有效降低在水路或UV灯罩内部产生水垢而堵住管道的机率。

◆制冷压缩机---采用美国谷轮压缩机,冷却速度快,工作效率高,机械噪音低使用寿命长,稳定省电。

◆内循环高压水泵---采用不锈钢内胆高压远程水泵,水流高速循环有效降低产生水垢而堵住管道。
